دليل تركيب الستائر الهوائية: المعايير الفنية والخطوات الهندسية لضمان العزل الهوائي المثالي
دليل تركيب الستائر الهوائية: المعايير الفنية والخطوات الهندسية لضمان العزل الهوائي المثالي
لا تتوقف كفاءة منظومة العزل الهوائي عند حدود اختيار جودة المعدات وعلامتها التجارية فحسب، بل ترتبط ارتباطاً وثيقاً بمدى دقة واحترافية عمليات تركيب الستائر الهوائية في المداخل والمخارج الشاقة. إن حدوث خلل تشغيلي بمقدار سنتيمترات قليلة أثناء التثبيت، أو سوء ضبط زاوية انطلاق تدفق الهواء، كفيل بتبديد قدرة الجهاز بالكامل وتحويله إلى مستهلك تائه للطاقة دون جدوى. في هذا الدليل الفني الشامل، يضع المكتب الهندسي لـ شركة البدوي الدولية المحددات الصارمة وخطوات طريقة تركيب الستارة الهوائية للتأكد من تفعيل “الجدار غير المرئي” الذي يحمي منشأتك على مدار الساعة.
المتطلبات الهندسية القبلية قبل البدء في تركيب ستارة هوائية
قبل الشروع في تثبيت الجهاز على الحائط أو تعليقه في السقف المستعار، يجب على المهندس المسؤول مراجعة البنية الإنشائية لفتحة الباب لضمان ثبات المنظومة. تتلخص هذه المحددات فيما يلي:
- ★
صلابة الهيكل الحامل: يجب أن تكون الجدران أو الجمالونات الحديدية قادرة على تحمل الوزن الاستاتيكي الديناميكي للجهاز أثناء دوران مروحة ستارة الهواء بأقصى سرعة $RPM$ لها لمنع حدوث اهتزازات. - ★
خلو مسار سحب الهواء: تتطلب الستائر مسافة خلوص علوية لا تقل عن $15\text{ to }20\text{ cm}$ بين أعلى الجهاز والسقف لضمان سحب كميات الهواء المطلوبة لتكوين الحاجز دون التسبب في اختناق المحرك. - ★
المطابقة الكهربائية: التأكد من توافق لوحة الربط مع متطلبات الأحمال (سواء كانت أحادية الطور $220\text{V}$ للمقاسات التجارية مثل ستارة هواء 120 سم، أو ثلاثية الطور $380\text{V}$ للموديلات الصناعية الشاقة).
⚙️ قانون العزل الهوائي (المكتب الفني لشركة البدوي):
لكي تعمل الستارة الهوائية لمنع الغبار والأتربة والحشرات بكفاءة عزل تصل إلى $85\%$، يجب أن تضرب سرعة تيار الهواء المندفع عند مستوى سطح الأرض قيمة لا تقل عن $2\text{ to }2.5\text{ m/s}$. إذا كانت المسافة شاهقة، فإننا نلجأ إلى تقنيات الحساب الرياضي المرتبطة بـ حساب قوة البلاورات المركزية لدمج بلاور طرد مركزي مدمج عالي الضغط يتغلب على ارتفاع البوابات العملاقة.
خطوات طريقة تركيب الستائر الهوائية بالتفصيل الهندي
الخطوة الأولى: تثبيت لوحة القاعدة (Mounting Plate)
يتم فصل لوحة التثبيت الخلفية عن شاسيه الستارة، واستخدام ميزان المياه (Spirit Level) لضمان أفقية اللوحة بنسبة $100\%$ فوق عتبة الباب مباشرة. أي ميل في اللوحة يتسبب في توزيع غير متماثل لكتلة الهواء المندفع، مما يخلق ثغرات تمر منها الحشرات والأتربة. يتم التثبيت باستخدام جيلب (Anchor Bolts) قوية تتحمل الوزن التشغيلي.
الخطوة الثانية: تعليق شاسيه الستارة وضبط زاوية الطرد

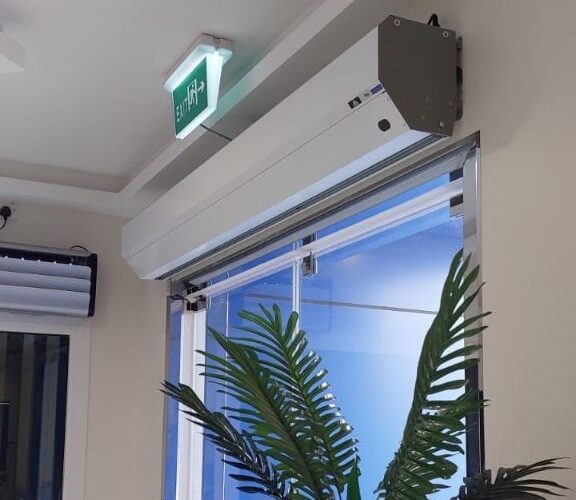

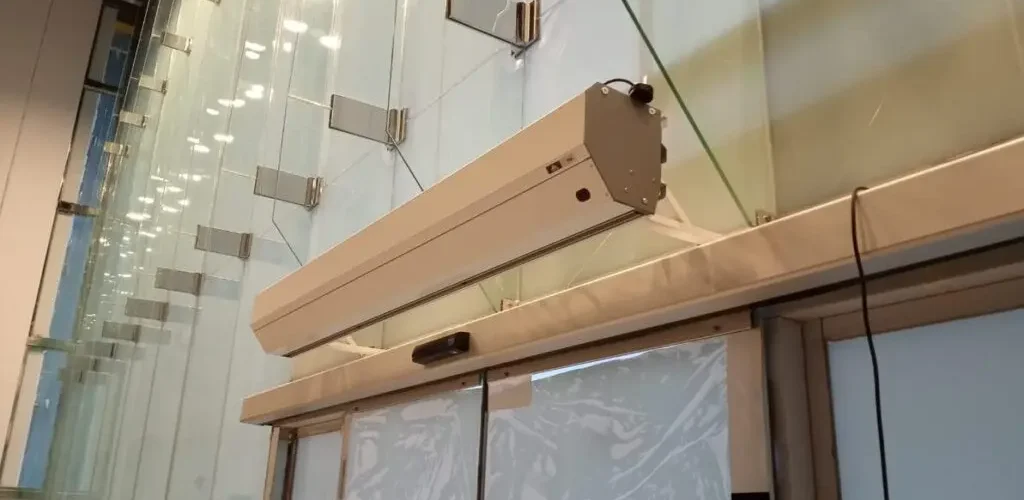

يتم رفع الستارة الهوائية وتثبيتها على الخطاطيف المخصصة بلوحة القاعدة. بعد إحكام ربط براغي الأمان، يأتي الإجراء الأكثر حسمًا: معايرة زاوية موجهات الهواء (Vanes). هندسياً، إذا كان ضغط الرياح الخارجي مرتفعاً، يجب توجيه شفرات الطرد بزاوية تتراوح بين $10^\circ\text{ to }15^\circ$ باتجاه الخارج (عكس اتجاه الرياح الوافدة) لكسر تيار الهواء الخارجي ومنعه من اختراق الجدار الهوائي.
الخطوة الثالثة: تركيب حساس الباب التلقائي (Magnetic Door Switch)
لتحقيق أقصى توفير في استهلاك الكهرباء، يتم تزويد ستائر الهواء الصناعية والتجارية بمفتاح مغناطيسي ذكي. يتم تثبيت هذا الحساس على إطار الباب بحيث يعمل الجهاز تلقائياً بكامل طاقته بمجرد بدء فتح الباب، وينتقل إلى وضع السكون (Standby Mode) فور إغلاقه التام، مما يحمي محرك المنظومة ويوفر الطاقة بشكل ذكي.
جدول فحص جودة ومعايرة الستائر الهوائية بعد التركيب
| بند الفحص الفني | طريقة المعايرة والقياس | النتيجة الهندسية المقبولة |
|---|---|---|
| اختبار سرعة تدفق الهواء | استخدام جهاز الـ Anemometer عند مستوى الأرض. | $\ge 2.1\text{ m/s}$ لضمان طرد الحشرات. |
| مستوى الضوضاء والاهتزاز | قياس مستوى الصوت الـ Decibel وقواعد التثبيت. | ثبات تام للهيكل بدون رنين ميكانيكي مزعج. |
| العزل الحراري المتكامل | جهاز قياس الحرارة عن بعد (Infrared Thermometer). | ثبات حرارة العنبر الداخلي رغم فتح المداخل. |
الأسئلة الشائعة والأخطاء الكارثية عند تركيب ستائر الهواء
س1: ما هي أخطر الأخطاء الشائعة أثناء عملية تركيب الستائر؟
ج1: ترك مسافة فاصلة بين أسفل الستارة وعتبة الباب العلوية، أو تركيب جهاز عرضه أصغر من عرض الفتحة. هذه الفراغات تسمح بمرور تيارات الهواء الملوثة فوراً وتبطل مفعول العزل الهوائي بالكامل.
س2: هل يؤثر سعر الستارة الهوائية على دقة التركيب؟
ج2: قد يتفاوت سعر الستارة الهوائية باختلاف الخامات والمحركات، ولكن حتى وإن كانت المعدة فائقة الجودة والماركة عالمية، فإن تركيبها بطريقة خاطئة دون موازنة زوايا الهواء يجعل كفاءتها الفعلية تتراجع لأقل من $30\%$. الاستثمار في تركيب هندسي سليم هو ما يضمن نجاح مشروعك.
س3: كيف تحسب شركة البدوي الارتفاع التشغيلي المناسب للتركيب الفعال؟
ج3: يعتمد مهندسونا على قياس دقيق للمسافة العمودية من أعلى نقطة في الباب إلى الأرض، وبناءً عليها يتم تحديد فئة المروحة (محورية طرد مباشر أو حلزونية بلاور مركزية) للتغلب على قوى الجاذبية وضغط الرياح المعاكس.
اضمن العزل الكامل لمنشأتك الصناعية والاتساق الفني 100%
فريق التركيبات الميكانيكية بشركة البدوي الدولية يتولى عنك كافة مراحل الدراسة والتركيب والمعايرة الفنية بأحدث أجهزة القياس الهندسية، لضمان تشغيل الستائر بأعلى معدلات الكفاءة الممكنة.
