أعمال الصاج وتصنيع مجاري الهواء: المعايير الهندسية لتصميم شبكات التهوية والتكييف المركزي

تمثل شبكات مجاري الهواء (Ductwork) الشرايين الرئيسية التي تنقل الهواء النقي أو تطرد الأبخرة الملوثة والحرارة خارج المنشآت الصناعية والتجارية. إن نجاح أي نظام تهوية مركزية أو تكييف لا يتوقف عند جودة الشفاط أو البلاور فحسب، بل يعتمد كلياً على احترافية هندسة أعمال الصاج ومجاري الهواء. إن حدوث أي خطأ في حساب أبعاد الدكت، أو إهمال عزل الوصلات، يتسبب في حدوث فقد هائل في الضغط الاستاتيكي (Static Pressure Loss) وتسريب الهواء، مما يضعف كفاءة المنظومة بنسب كارثية ويرفع استهلاك الطاقة. نحن في شركة البدوي الدولية نضع بين أيديكم في هذا الدليل الدستور الهندسي الحاكم لتصنيع وتأسيس شبكات الصاج الصناعية.

المعايير القياسية لاختيار خامات صاج مجاري الهواء

يتطلب العمل في قطاع التكييف والتهوية الصناعية استخدام خامات صاج مطابقة للمواصفات العالمية (مثل معايير منظمة SMACNA الأمريكية)، وتصنف هذه الخامات بناءً على طبيعة الاستخدام البيئي:

1. الصاج المجلفن (Galvanized Steel)

هو الخيار القياسي والأكثر شيوعاً لتصنيع مجاري هواء التكييف المركزي والتهوية العامة. يتميز بوجود طبقة حماية من الزنك تقاوم الرطوبة وتمنع تكون الصدأ، ويتراوح سمك الصاج (Gauge) المستخدم هندسياً بين $0.5\text{ mm}$ إلى $1.2\text{ mm}$ طبقاً لأبعاد وعرض الدكت الداخلي لضمان عدم حدوث انبعاجات أو اهتزازات صوتية أثناء التشغيل.

2. صاج الستانلس ستيل (Stainless Steel)

يتم اللجوء إليه حتماً في تصنيع هود المطاعم والمطابخ المركزية، ومصانع الكيماويات والأدوية. هذا النوع يقاوم التآكل الكيميائي والأحماض، ويتحمل درجات الحرارة الشديدة الناتجة عن مداخن الشواء، ولا يسمح بالتصاق الزيوت والشحوم الكثيفة بجدرانه الداخلية، مما يسهل عمليات الغسيل والصيانة ويمنع مخاطر الحرائق.

مراحل تصنيع وتركيب شبكات الصاج الصناعية

تمر عملية تأسيس شبكات الصاج في شركة البدوي الدولية بثلاث مراحل هندسية صارمة لضمان أعلى جودة تشغيلية:

• ✔
  التفصيل والتشكيل الآلي: يتم استخدام ماكينات الـ CNC المتطورة لقص الصاج وتشكيل الحروف والشفاه (Flanges) بدقة ملليمترية، مما يمنع تماماً وجود فروق تؤدي لتسريب الهواء.
• ✔
  العزل الحراري والصوتي: يتم عزل مجاري هواء التكييف الخارجي باستخدام الصوف الزجاجي (Glasswool) أو الفايبر جلاس المغطى بالألومنيوم لمنع التكثف الحراري، بينما يتم عزل خطوط السحب الداخلي صوتياً لمنع انتقال ضوضاء المحركات داخل بيئة العمل.
• ✔
  إغلاق وفحص الوصلات (Sealing): يتم طلاء نقاط الالتقاء بمعجون السيليكون الحراري المانع للتسريب (Duct Sealant)، وإجراء اختبارات ضغط الهواء الصارمة قبل تفعيل المنظومة نهائياً.

جدول المقارنة والتطبيق الفني لتصنيع مجاري الهواء الصاج

الأسئلة الشائعة التي تهم المقاولين والاستشاريين الفنيين

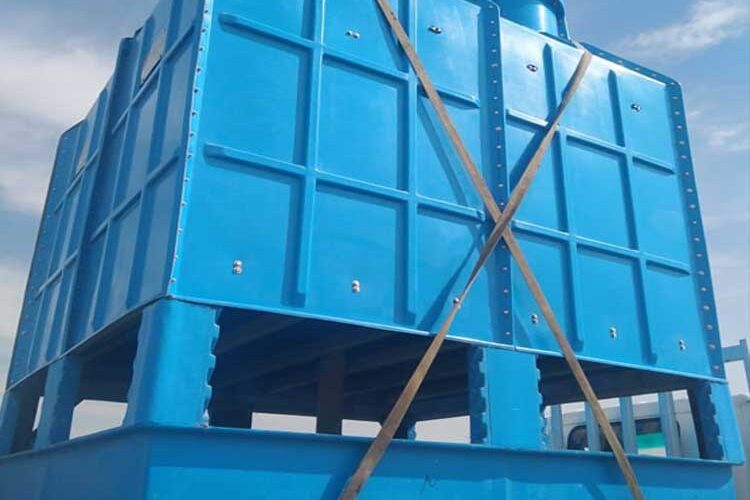

أبراج التبريد والشيلرات الصناعية: الدليل الهندسي المتكامل لأنظمة تبريد العمليات الشاقة

تعتمد قلاع الصناعة الحديثة، بمختلف خطوط إنتاجها من بلاستيك، وكيماويات، وصناعات غذائية، على التخلص المستمر والدقيق من الأحمال الحرارية العالية الناتجة عن الماكينات لضمان استقرار جودة المنتج النهائي. هنا يأتي الدور الحيوي والتكاملي لـ أبراج التبريد والشيلرات (Cooling Towers & Chillers) كقلب نابض لمنظومات التبريد الصناعي المركزية. إن الفهم العميق لكيفية تصميم، وتشغيل، وإدارة هذه الوحدات يمثل الفارق بين مصنع يحقق أعلى معدلات الإنتاجية ومصنع آخر يعاني من التوقفات المتكررة وهدر الطاقة. في هذا الدليل، يطرح خبراء شركة البدوي الدولية الرؤية الهندسية الشاملة للمواصفات الفنية ومعايير التشغيل المثلى.

ما هو الفرق الهندسي بين برج التبريد والشيلر الصناعي؟

على الرغم من أن الهدف النهائي للمعدتين هو تبريد المياه، إلا أن آلية العمل والنطاق الحراري لكل منهما يختلف تماماً من الناحية الفيزيائية:

1. أبراج التبريد (Cooling Towers)

تعتمد على تبريد المياه عن طريق “التبخير المباشر” في الهواء الجوي. يتم رش المياه الساخنة القادمة من المصنع فوق حشوات داخلية (Fillings) لزيادة مساحة السطح المعرض للهواء، بينما تقوم مروحة برج التبريد الكبرى بسحب هواء قوي يمر عبر المياه لخفض حرارتها حتى تقترب من درجة حرارة البصيلة الرطبة (Wet-Bulb Temperature). هذا النظام اقتصادي جداً ويستخدم للمساحات المفتوحة والأحمال الحرارية الضخمة.

2. الشيلرات الصناعية (Chillers)

تعتمد على دورة تبريد مغلقة ميكانيكية (تبخير وضغط باستخدام الفريون) لتبريد المياه إلى درجات حرارة منخفضة جداً قد تصل تحت الصفر (من $+7^\circ\text{C}$ إلى $-10^\circ\text{C}$)، وهي درجات لا يمكن لبرج التبريد العادي الوصول إليها. تنقسم الشيلرات هندسياً إلى شيلرات تبريد هواء (Air-Cooled) أو شيلرات تبريد مياه (Water-Cooled) والتي تحتاج بدورها إلى ربطها ببرج تبريد خارجي لتصريف حرارة المكثف.

أهمية الصيانة الوقائية وإصلاح أبراج التبريد والشيلرات دورياً

لأن مياه التبريد بالمصانع تكون عرضة لتراكم الأملاح والتكلسات، فإن إهمال صيانة وإصلاح أبراج التبريد والشيلرات يتسبب في عواقب تشغيلية وخيمة، مثل تكون طبقات جيرية (Scaling) داخل أنابيب المبادل الحراري. هندسياً، يعوق هذا التكلس انتقال الحرارة بمقدار ميكرونات بسيطة، مما يجبر المنظومة على استهلاك طاقة أعلى بنسبة تفوق $30\%$.

تتضمن عمليات صيانة الأبراج غسيل الحشوات كيميائياً، ومعالجة المياه بالكلور لمنع نمو بكتيريا الليجيونيلا الخطيرة، واختبار سيور ومحركات مراوح دفع الهواء. وترتبط آليات حساب تدفق الهواء ومقاومة الخوانق بداخل هذه الأبراج الشاهقة بنفس المعادلات الرياضية الدقيقة المتبعة عند حساب قوة البلاورات المركزية وشبكات الدكت، لضمان طرد البخار الكثيف خارج البرج دون حدوث تكثف عكسي يفسد الميكانيكا.

جدول المقارنة الفنية لاختيار نظام تبريد المياه للمصانع

الأسئلة الشائعة التي تهم مهندسي الصيانة والمشتريات
